Außenschleif-spindel
CBN-
Außenschleif-spindel
Hochleistungs- Außenschleif-spindel
Außenschleif-spindel für 1-2 Schleifscheiben
Außenschleif-
spindel zum schleifen
von Bremsscheiben
Riemengetriebene
Außenschleif-spindel
Hydrostatische Außenschleifspindel

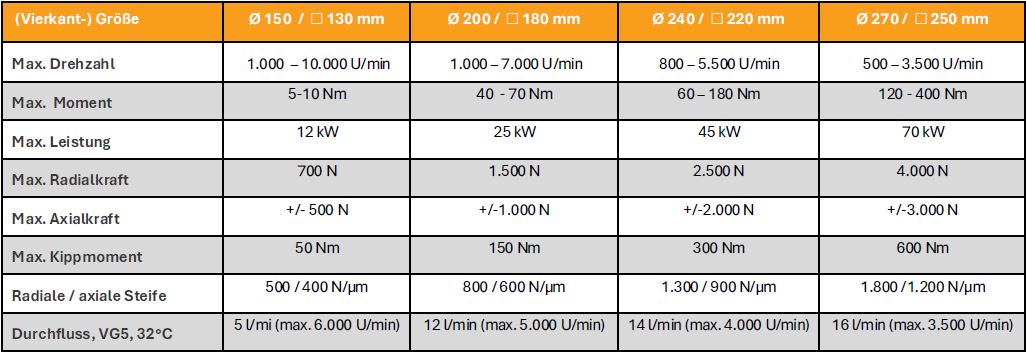

Vorteile und besondere Merkmale von Außenschleifspindeln
- Rundlauf < 0,1 bis 0,3 µm und Wuchtqualität < G0,4
- Sehr gute Lagerdämpfung verbessert Schleifleistung und Oberflächenqualität
- Verschleißfreie hydostatische Lager für gleichbleibend hohe Schleifqualität
- Hohe Lastkapazität und Steife dank hochsteifer Lager mit PM-Reglern
- Mit speziellem Synchronmotor für schnelles Beschleunigen und Abbremsen
- Mit magnetischem oder optischem Winkelmesssystem
- Mit Kegel- oder Flanschverbindung oder manuellem / automatischem HSK-Flansch
- Mit Hydraulik-Aggregat und speziellem Umrichter für sicheren Maschienenstopp

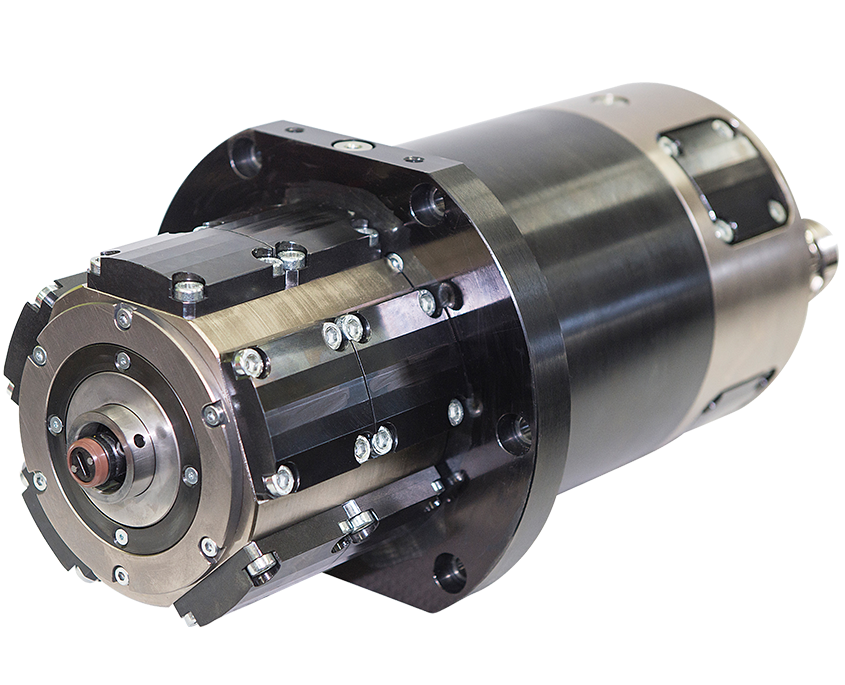

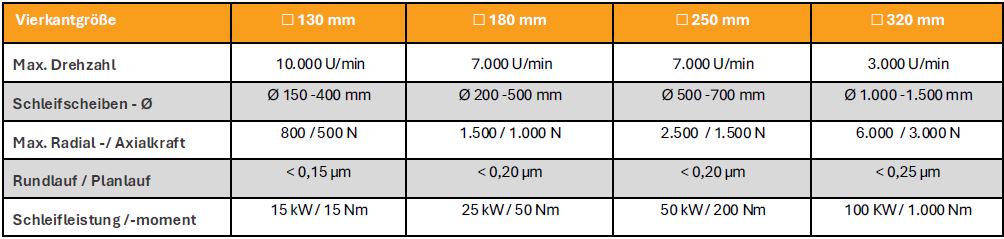

Hydrostatische CBN – Außenschleifspindel
Besondere Merkmale einer
CBN – Außenschleifspindel
- Rundlauf < 0,1 bis 0,3 µm und Wuchtqualität < G0,4
- Sehr gute Lagerdämpfung verbessert Schleifleistung und Oberflächenqualität
- Verschleißfreie hydostatische Lager für gleichbleibend hohe Schleifqualität
- Hohe Lastkapazität und Steife dank hochsteifer Lager mit
PM-Reglern – auch für schwere Werkstücke - Mit Antrieb hinter oder zwischen den hydrostatischen Lagern
- Mit magnetischem oder optischem Winkelmesssystem
- Mit Kegel- oder Flanschverbindung oder manuellem /automatischem HSK-Flansch

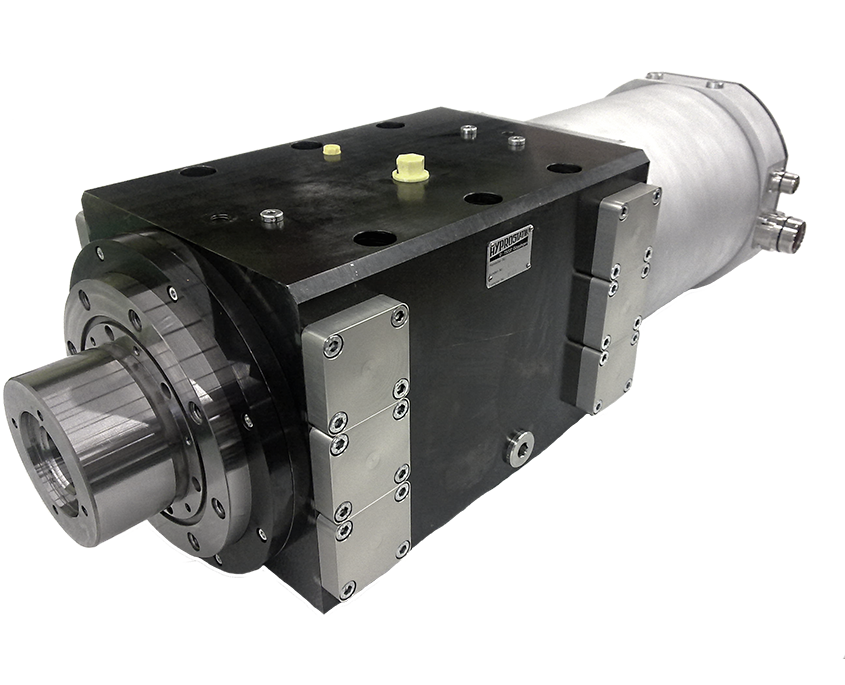

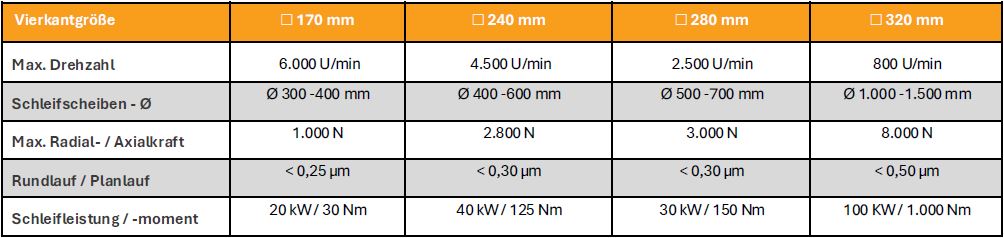

Hydrostatische Hochleistungs – Außenschleifspindel
Vorteile und besondere Merkmale der Außenschleifspindel
- Langzeit-Rundlauf < 0,3 µm
- Beste Wuchtqualität < G0,4
- Sehr gute Lagerdämpfung verbessert
Schleifleistung und Oberflächenqualität - Verschleißfreie hydostatische Lager für gleichbleibend hohe Schleifqualität
- Hohe Lastkapazität und Steife dank
hochsteifer Lager mit
PM-Reglern – auch für schwere Werkstücke - Hervorragende thermische Stabilität
- Mit Motor hinter den hydrostatischen Lagern
- Mit magnetischem oder optischem
Winkelmesssystem - Mit Kegel- oder Flanschverbindung oder manuellem / automatischem
HSK-Flansch - Beste Oberlfäche und Formgenauigkeit am Werkstück

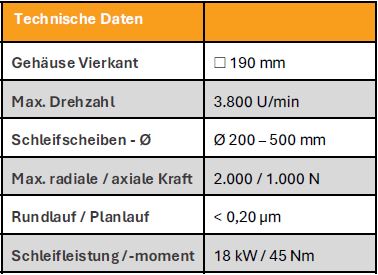

Hydrostatische Außenschleifspindel für 1-2 Schleifscheiben
Besondere Merkmale der Außenschleifspindel
für 1-2 Schleifscheiben
- Langzeit-Rundlauf < 0,2 µm
- Beste Wuchtqualität < G0,4
- Sehr gute Lagerdämpfung verbessert
Schleifleistung und Oberflächenqualität - Verschleißfreie hydostatische Lager für gleichbleibend
hohe Schleifqualität - Hohe Lastkapazität und Steife dank hochsteifer Lager mit
PM-Reglern – auch für schwere Werkstücke - Hervorragende thermische Stabilität
- Mit Motor zwischen den hydrostatischen Lagern
- Beste Oberlfäche und Formgenauigkeit am Werkstück

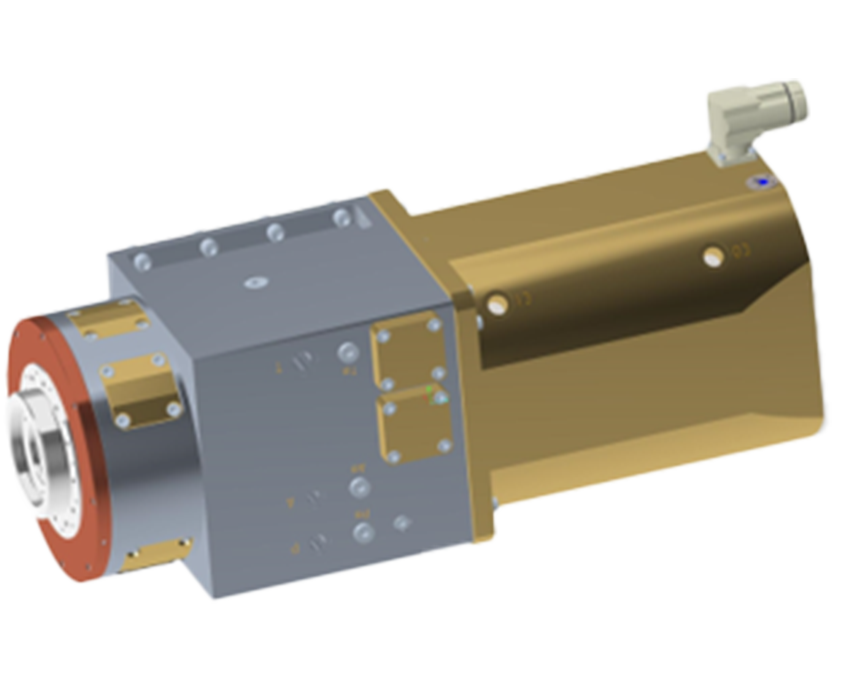

Hydrostatische Außenschleifspindel zum Schleifen von Bremsscheiben
Besondere Merkmale der Außenschleifspindel
- Fahrzeug-Bremsscheiben benötigen harte Schichten wie Wolframcarbid, die sehr schwer zu schleifen sind
- Hydrostatische Motorspindel zum Schleifen entwickelt für höchste Steifigkeit und Belastbarkeit
- Schnelles Schleifen von hartbeschichteten Kfz-Bremsscheiben
- Maximale Drehzahl 1.420 U/min bei geforderter niedriger Schleifgeschwindigkeit
- Maximale Radialkraft auf das Schleifrad: 11.000 N
- Motorleistung 40 kW / 263 Nm, 100 % S1 (ED100 %)
- Radialsteifigkeit > 1.800 N/µm

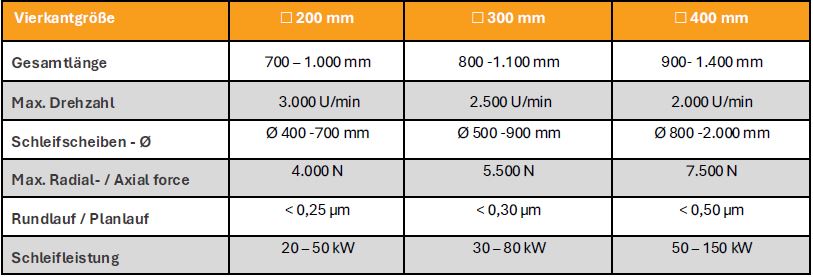

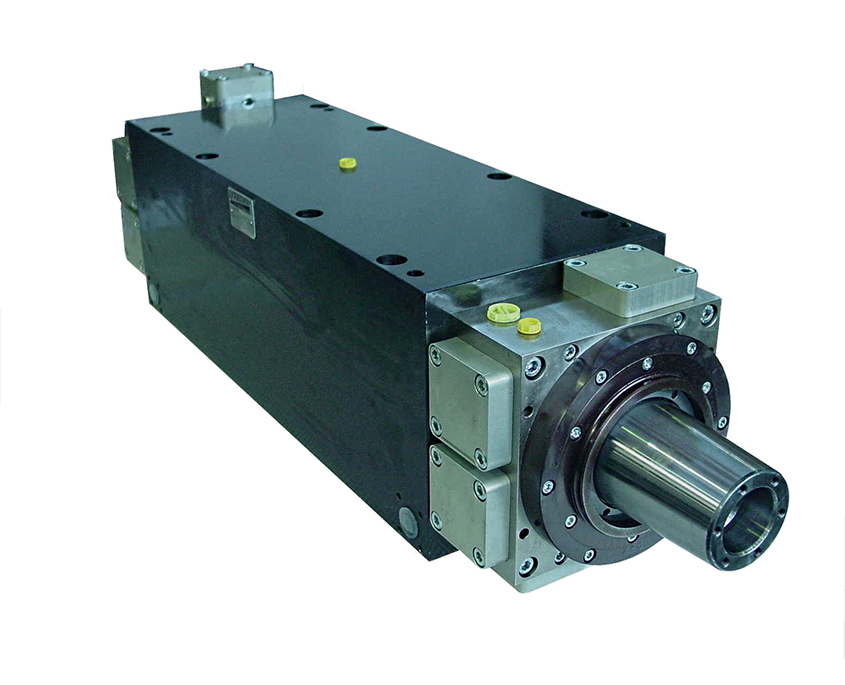

Riemengetriebene Außenschleifspindel 20 – 150 kW
Besondere Merkmale von riemengetriebenen Außenschleifspindeln
- Rund- und Planauf < 0,25 bis 0,5 µm
- Sehr gute Lagerdämpfung verbessert Schleifleistung
und Oberflächenqualität - Verschleißfreie hydrostatische Lager für gleich bleibend hohe Schleifqualität
- Hohe Lastkapazität und Steife dank hochsteifer Lagermit PM-Reglern
- Einsatz für riemengetriebene Anwendungen
- Verwendbar für Portal-Flachschleifmaschinen, Rundschleifmaschinen und Walzenschleifmaschinen
