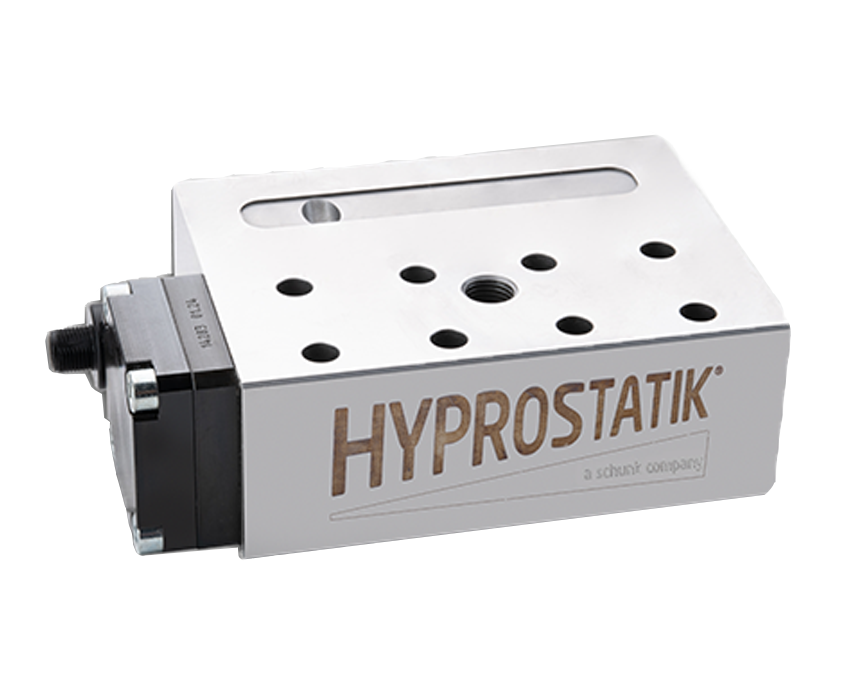

Hydrostatischer Führungsschuh
Eigenschaften:
- 3 Varianten HS33, HS50 und HS70
- Spezielle Führungsschuhe für vertikale Achsen
- Spezielle Führungsschuhe für die Verwendung von Schleifölen
- große Taschenfläche
- ohne Abdichtung, Reibung und Verschleiß
- mit Durchfluss-Regelung und Druckmessung
- Drucksensoren 0-10V oder in der Zwischenzeit mit I/O-Link möglich
- benötigt konstanten Druck am Eingang
- Laser Gravur zur optischen Verbesserung
Vorteile zu anderen hydrostatischen Systemen:
- 3 Varianten HS33, HS50 und HS70
- Spezielle Führungsschuhe für vertikale Achsen
- Spezielle Führungsschuhe für die Verwendung von Schleifölen
- große Taschenfläche
- ohne Abdichtung, Reibung und Verschleiß
- mit Durchfluss-Regelung und Druckmessung
- Drucksensoren 0-10V oder in der Zwischenzeit mit I/O-Link möglich
- benötigt konstanten Druck am Eingang
- Laser Gravur zur optischen Verbesserung

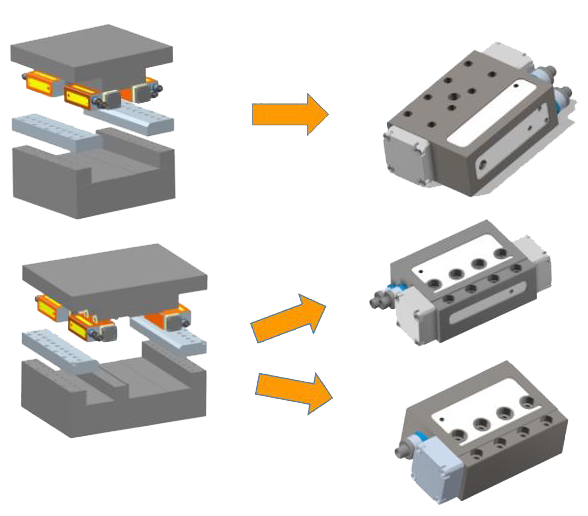

2 Typen von Schlitten mit Führungsschuhen
Symetrisches Design – schmale Schlitten:
-
Großer Abstand der Seitentaschen
-
– für Schlitten ab 420x420mm (50×100)
-
– Für Führungen aus Guss oder Stahl
-
– Verwendbar bei geringen Wärmegang
Asymetrisches Design – breite Schlitten / Granit:
- 100mm Abstand zwischen den Seitentaschen
- Für Schlittenbreite > 500mm und große Erwärmung der Bauteile
- Auch für Granit oder ähnliche Werkstoffe

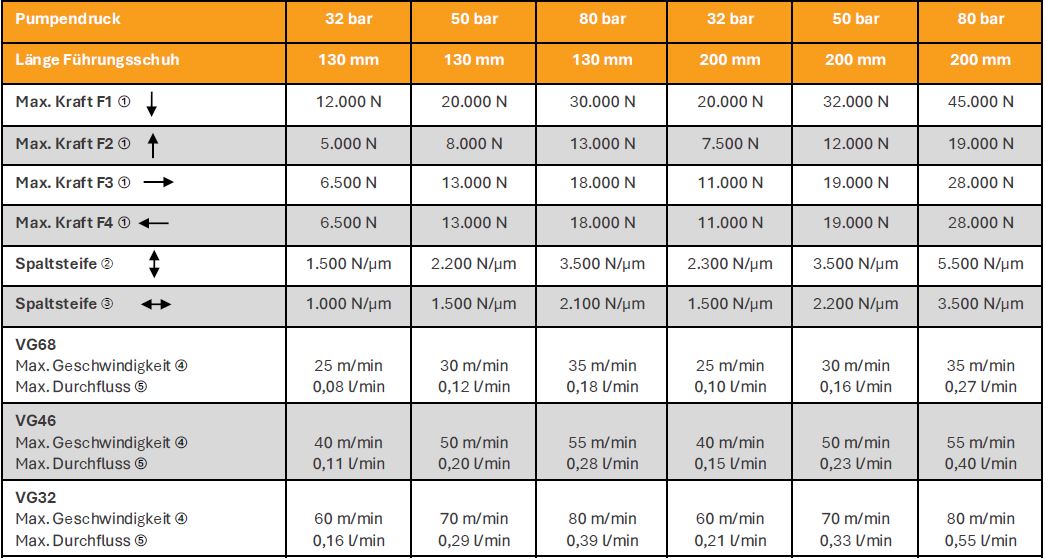

Technische Daten hydrostatischer Führungsschuh 33 x 66 mm (HS33-B)

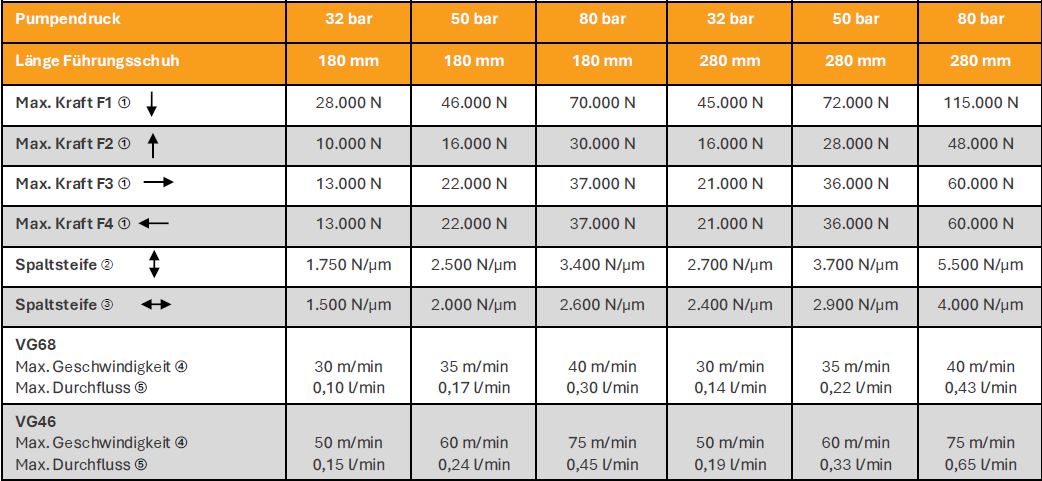

Technische Daten hydrostatischer Führungsschuh 50 x 100 mm (HS50-B)
Technische Daten hydrostatischer Führungsschuh 70 x 140 mm (HS70-B)
- Wählen Sie den Öldruck entsprechend der max. Kräfte
- Wählen Sie die Ölviskosität entsprechend der max. Geschwindigkeit
- ① max. Kraft an der theoretischen Druckgrenze ist 40% höher
- ② Spaltsteife bei 20% von F1
- ③ Spaltsteife bei 0N Seitenkraft
- Die Spaltsteife variiert stark mit der Belastung. Zusätzlich kommt Nachgiebigkeit aus Verformung der Bauteile und Schuhe.
- ④ Geschwindigkeit bei Erwärmung von ca. 10°K
- ⑤ Durchfluss bei max. 40°C
- Der Durchfluss bei 20°C ist ca. 35% der angegebenen Werte
