Gewindetriebe
- verschleißfrei, da im Betrieb berührungslos
- keine Genauigkeitsverluste
- Geschwindigkeit
- reibungsfrei bei geringen Geschwindigkeiten
- höhere Axialsteife wie Kugelgewindetrieb
- auch bei geringen Geschwindigkeiten, kein Stick-Slip-Effekt
- Vielfach bessere Dämpfung, dadurch bessere Werkstückoberfläche und Werkzeugstandzeit
- Gewinde-Nenndurchmesser Ø 40 – Ø 230
- Pumpendruck 50 – 160 bar
- Viskosität Fluid VG22 bis VG100
- Durchfluss 1,3 bis 5,8l /min
- Axialsteife der Mutter: > 1.000 N/μm
- Reibleistung der Mutter: max. 180 W

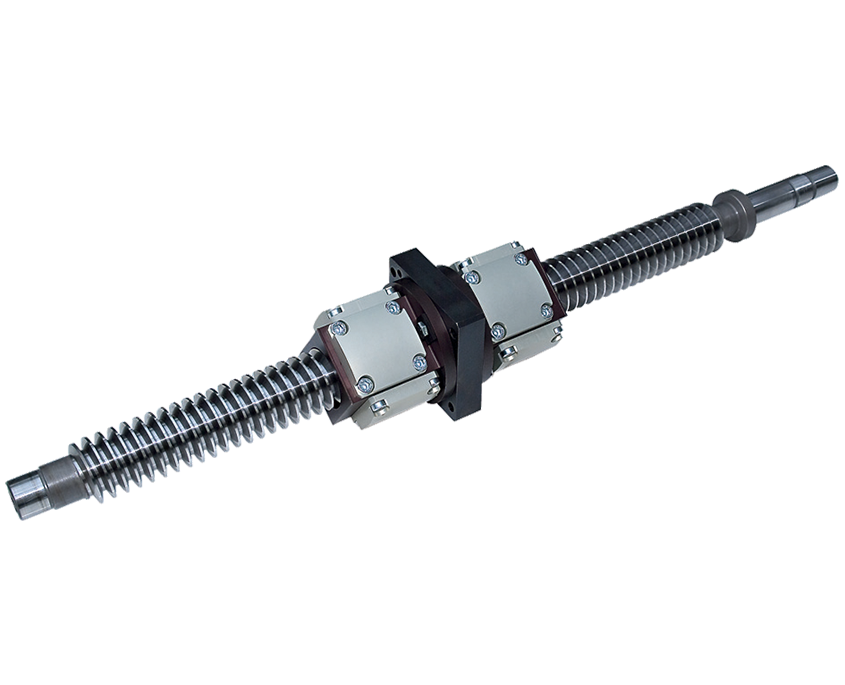

Hydorstatische Gewindetriebe von HYPROSTATIK
HYPROSTATIK ist weltweit der einzige Herstelle von hydrostatischen Gewindetrieben (HGT). Unsere PM-Regler ermöglichen die dauerhafte Ölversorgung dieser Innovativen Komponenten. Neben den bekannten Vorteilen der Hydrostatik wie Verschleißfreiheit und hohe
Genauigkeit bieten unsere Gewindetriebe
zahlreiche weitere Vorzüge
Austausch und Anpassungen
Sie können Ihren vorhandenen Kugelgewindetrieb problemlos durch
einen hydrostatischen Gewindetrieb ersetzen und von den zahlreichen Vorteilen profitieren. Unsere Gewindetriebe bieten zudem eine hohe Crash-Sicherheit und können kurzzeitig star k überlastet werden, ohne dass es zu einem Kontakt zwischen Mütter und Gewindespindel kommt.
Unsere Gewindetriebe sollten

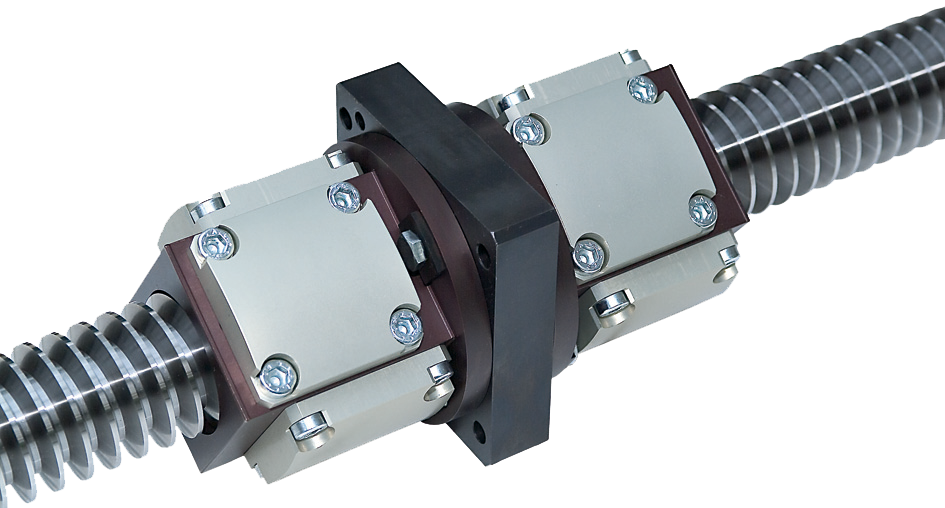

grundsätzlich mit einem Faltenbalg abgedeckt werden, obwohl dies in Einzelfällen auch vernachlässigt werden kann. Die Mutter ist geometrisch anpassbar
und kann genau auf Ihre Bedürfnisse
zugeschnitten werden. Wir fertigen Gewindetriebe bis zu einer Länge von 5 Metern, die bei großen Bauteilen
beidseitig gelagert werden müssen. Langsam laufende Gewindetriebe
benötigen nicht unbedingt eine
beidseitige Lagerung.
Flexibiltät und Präzision
Unsere HGT können auch vertikal verbaut werden, ohne dass zusätzliche

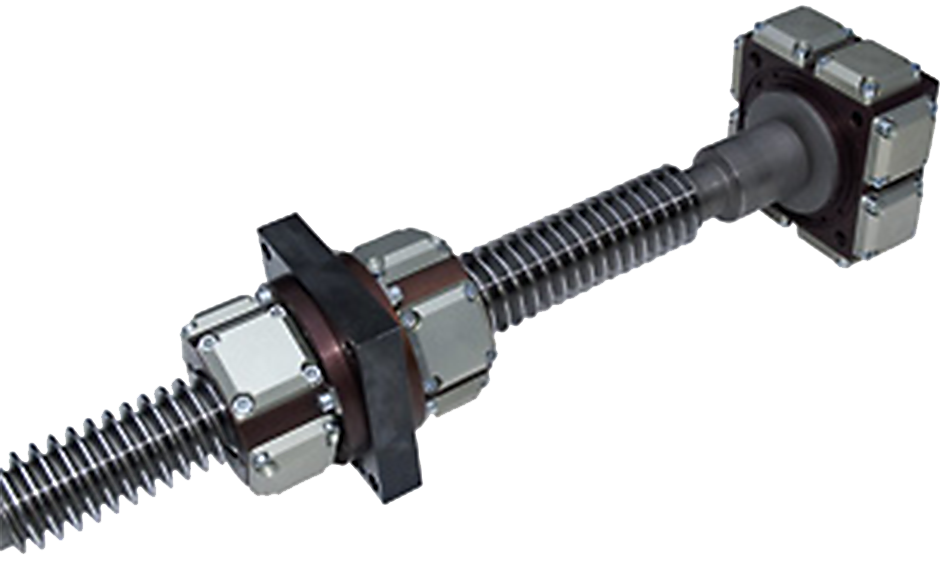

Befestigungen nötig sind. Für höchste Genauigkeit können Sie den Gewindetrieb mit einem unserer hydrostatischen Lager kombinieren. Im Gegensatz zu Linearmotoren, die Schwierigkeiten beim Wechsel zwischen langsamen und
schnellen Bewegungen haben, bieten unsere Servomotoren eine reibungslose Umsetzung.
Vorteile
und Anpassungsmöglichkeiten
Durch die Auswahl des geeigneten Gewindedurchmessers, der Anzahl
tragender Gänge der Mutter, des Pumpendrucks, der Ölviskosität und der Ölstromgröße kann die Gewindespindel individuell an Anforderungen wie
Steifigkeit, Drehzahl und Belastung
angepasst werden. Unsere Gewindetriebe bieten gegenüber Linearmotoren erhebliche Energieeinsparungen von bis
zu 80%, wodurch der CO₂-FußabdruckIhres Unternehmens reduziert wird. Zudem erzeugen sie deutlich weniger elektromagnetische Strahlung (Elektrosmog) als Linearmotoren.
Empfehlungen für den Einsatz hydrostatischer Gewindetriebe
Wir empfehlen den Einsatz eines hydorstatischen Gewindetriebs insbesondere in folgendenen Fällen:
- Hohe Erwärmung des Kugelgewindetriebs
- Verringerung des CO₂-Ausstoßes im Vergleich zu Linearmotoren
- Hohe Dynamik
- Hohe Genauigkeit
- Große Masse
- Werkstücke mit Welligkeit
Steigen Sie auf unsere hydrostatischen Gewindetriebe um und profitieren Sie von den zahlreichen Vorteilen dieser hochpräzisen Technlogie!
Beispiel und Emppfehlung
Ein Beispiel für einen kleineren Gewindetrieb hat einen Nenndurchmesser von 50 mm und eine Spindellänge von
400 mm. Die relative Steifigkeit beträgt
ca. 480 N/μm, wobei die dynamische
Steifigkeit noch höher liegt, was zu einer kaum messbaren Positionsabweichung
führt. Diese Gewindetriebe können statischen und dynamischen Belastungen von ca. 20 kN standhalten, bei größeren Modellen sogar bis zu 1.000 kN.
