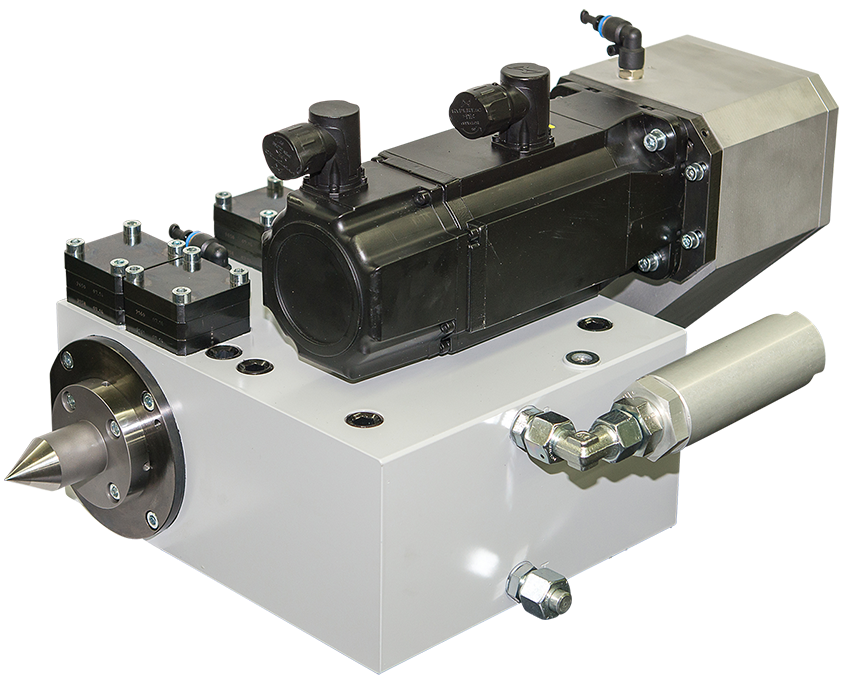

Reitstock
- konstanter Rundlauf < 0,2μm
- maximale Drehzahl 0 – 1.000 U/min
- vorgesehene radiale Belastung an der Spitze 2.000 N
- vorgesehene axiale Belastung 0 – 2.650 N
- radiale Steife des vorderen Lagers 500 N/μm
- Bereich der einsetzbaren Öle je nach Type VG 2 – VG 68
- maximaler Ölstrom Lager bei Öl VG 32 1,9 l/min
- Pumpendruck 50 bar
- Reibleistung bei 1.000 U/min ca. 180 W
- Reibmoment bei 1.000 U/min ca. 1,72 Nm

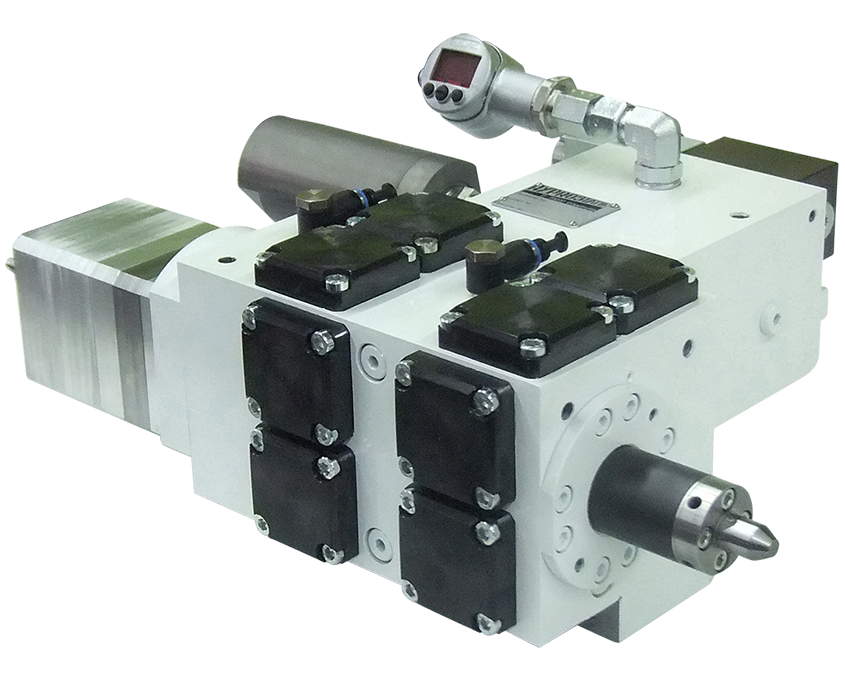

Reitstock für Ultrapräzisionsmaschine
- konstanter Rundlauf < 0,15μm
- konstanter Planlauf < 0,15 μm
- maximale Drehzahl 0 – 3.000 U/min
- vorgesehene radiale Belastung an der Spitze 3.200 N
- vorgesehene axiale Belastung 5.000 N
- radiale Lagersteife > 800 N/μm – axial 1.000 N/μm
- Bereich der einsetzbaren Öle je nach Type VG 2 – VG 68
- maximaler Ölstrom Lager bei Öl VG 2 5,0l/min
- Pumpendruck 63 bar
- Reibleistung max. 0,5 kW
- Nennleistung 7,5 kW
- Nennmoment 50 Nm
