Werkstückspindel







Werkstückspindel
150mm







Werkstückspindel
135mm – 320mm







Spindel 135mm -320mm
mit rückseitig
platziertem Motor







Werkstückspindel
180mm







Werkstückspindel
250mm

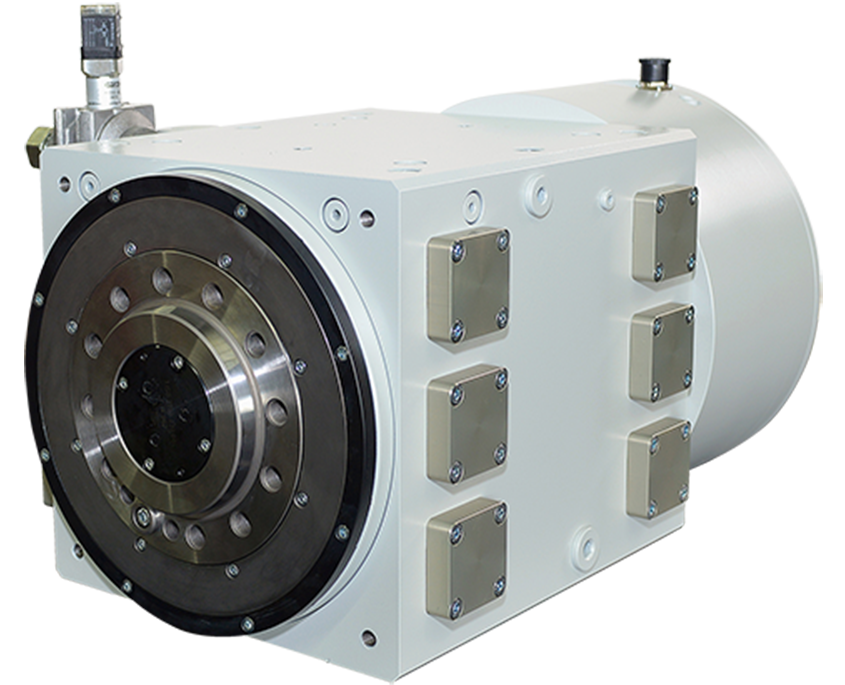

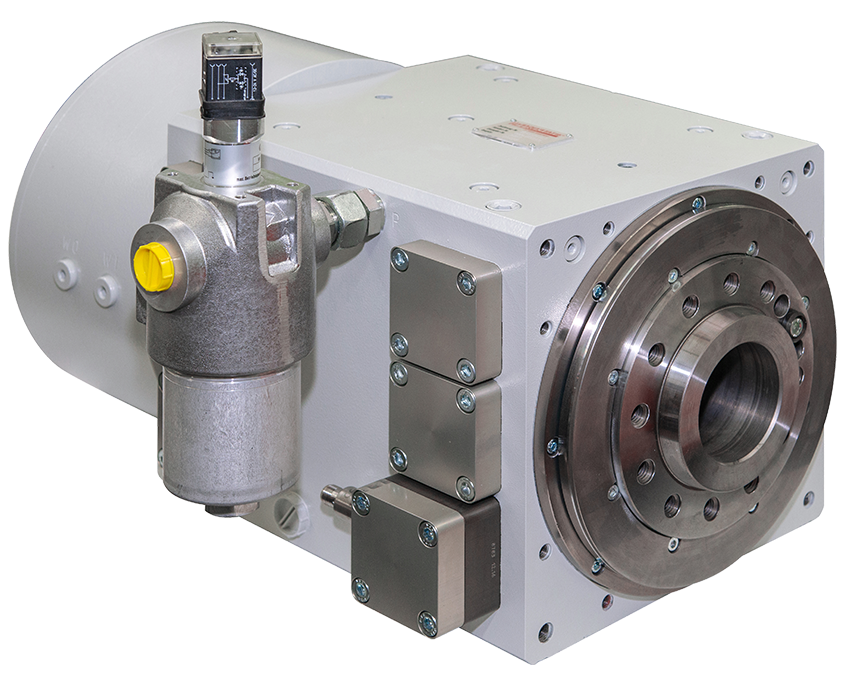

Hydrostatische Werkstückspindel​

Vorteile und besondere Merkmale von hydrostatischen Werkstückspindeln



  • Rundlauf < 0,2μm, am Werkstück << 0,5μm
  • Exzellente Dämpfung für beste Oberflächen
  • Hohe Formgenauigkeit und Schleifkraft
  • Verschleißfreie hydrost. Lager für Schleifqualität auf höchstem Level
  • Sehr hohe Belastbarkeit und Steifigkeit durch steife hydrostatische Lager mit PM-Reglern für schwere Werkstücke
  • Mit Torque Motor für eine gleichmäßigen Betrieb
  • Mit inkrementellem oder optischenm Winkelmesssystem, sinnvoll für C-Achs-Schleifen​
Angebotsanfrage
Werkstueckspindel_Tabelle_01

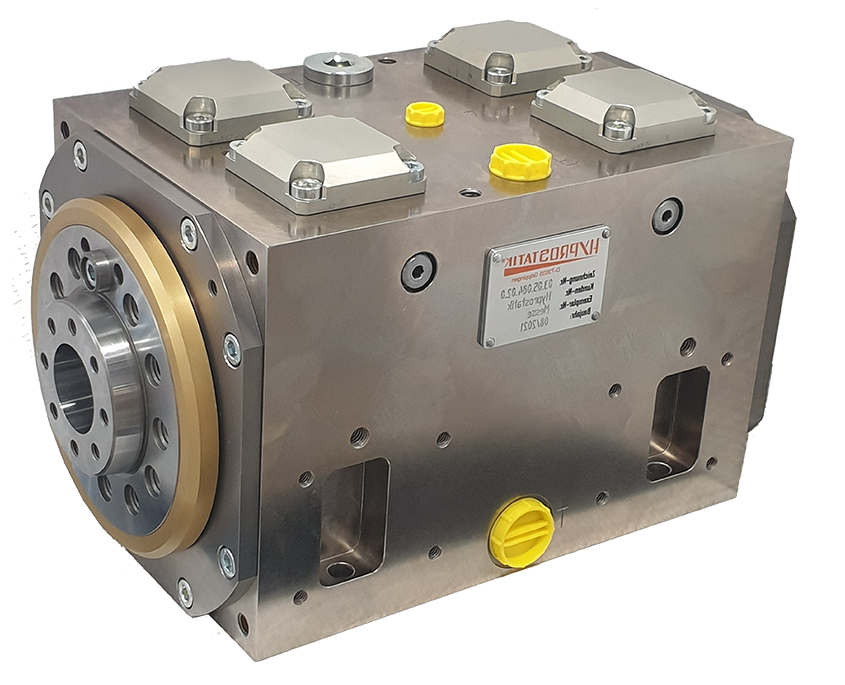

Hydrostatische Werkstückspindel 150mm​

Vorteile und besondere Merkmale der hydrostatischen Werkstückspindel 150mm



  •  Kostenoptimierte Lösung mit Standard-Komponenten
  • Spindelnase mit Kurzkegel ISO 702-1 Größe 4 und MK4 DIN 228
  • Axiale und radiale Positionsabweichung der Spindelnase < 0 ,25μm
  • Optional Ultra-Präzisions-Typ < 0,10μm
  • Mit / ohne angekuppeltem Servomotor oder wassergekühlten Torquemotor
  • Mit inkremetellem oder absolutem Winkelmesssystem für guten Gleichlauf oder C-Achse Positionierung
  • Mit reibungsfreien Spaltdichtungen, unterschützt mit Sperrluf (optional Radialdichtungen aus PTFE)
Angebotsanfrage
Werkstueckspindel_Tabelle_02

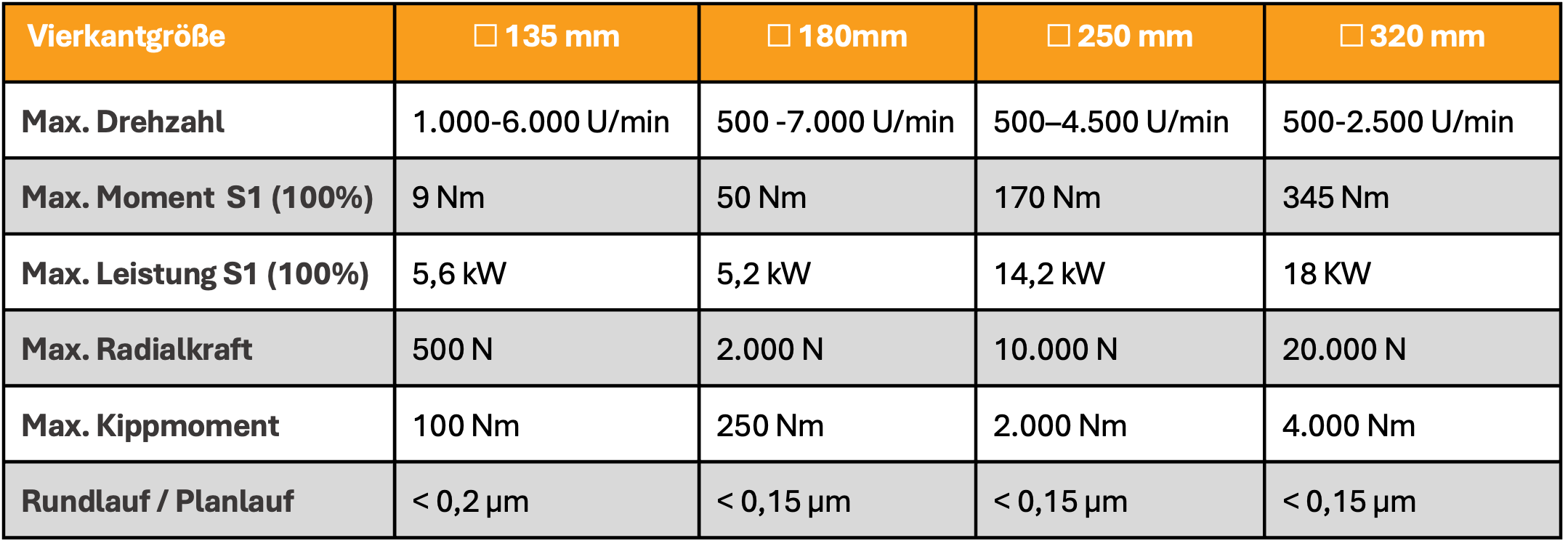

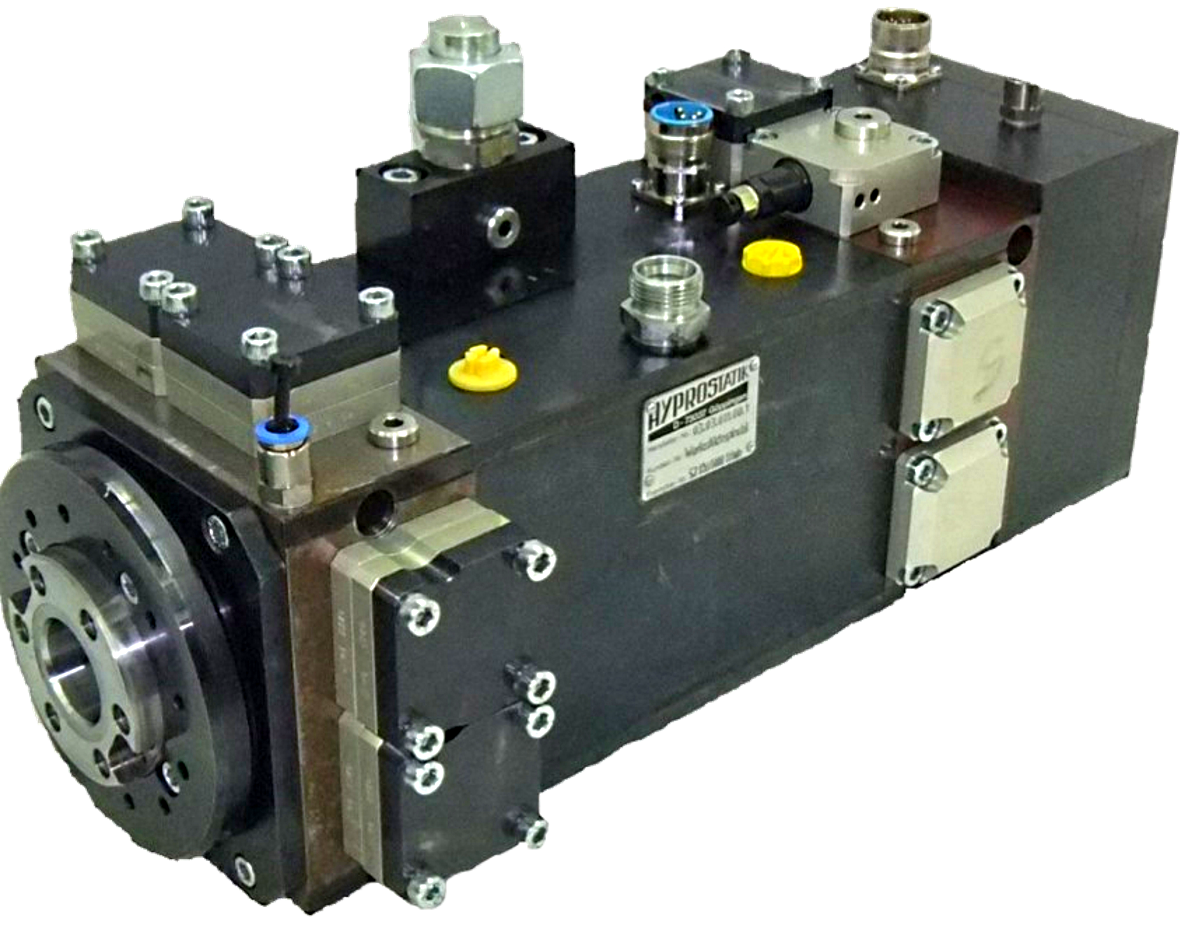

Hydrostatische Werkstückspindel/Schleifspindel 135mm – 320mm​

Besondere Merkmale einer Werkstückspindel mit mittig platziertem Motor​

  • Mittig platzierter Motor, für Schleif- und Drehmaschinen
  • Große Bohrung für Zugrohr
  • Anbau von Kraftspannsystem
  • Rundlauf << 0,15μm
  • Exzellente Dämpfung
  • Beste Wuchtqualität
  • Hohe Steife und Belastbarkeit
  • Geringer Wärmegang
  • Höchste Formgenauigkeit und Abtrag​

​

    Angebotsanfrage
    Werkstueckspindel_Tabelle_03

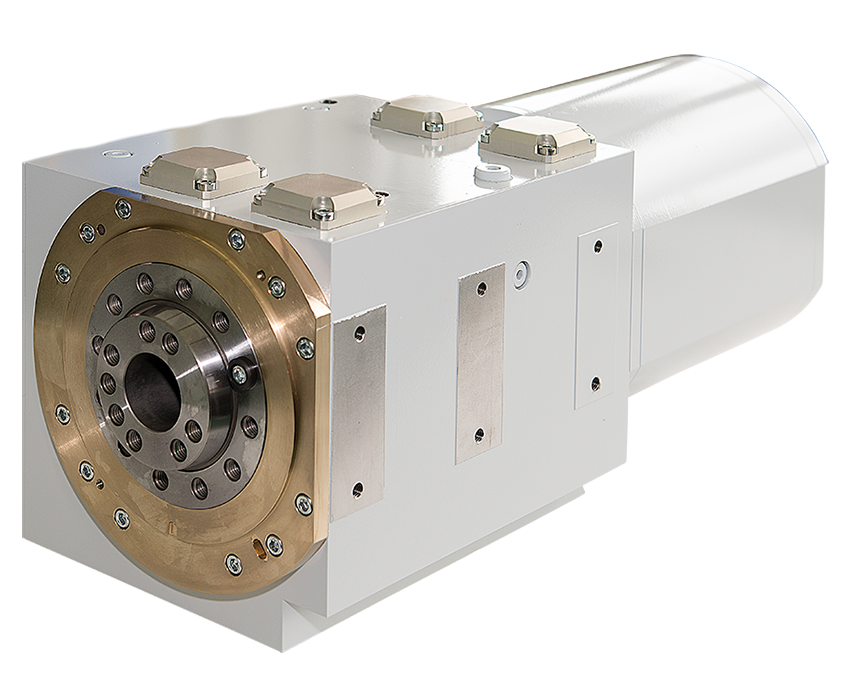

    Hydrostatische Werkstückspindel / Schleifspindel 135mm – 320mm
    mit rückseitig platziertem Motor    ​    ​

    Besondere Merkmale einer Werkstückspindel mit rückseitig platziertem Motor ​

    • Rückseitig platzierter Motor, für Schleif- und Drehmaschinen
    • Rundlauf << 0,2μm
    • Exzellente Dämpfung
    • Beste Wuchtqualität
    • Hohe Steife und Belastbarkeit
    • Geringer Wärmegang
    • Höchste Formgenauigkeit und Abtrag

    ​

    ​

      Angebotsanfrage
      Werkstueckspindel_Tabelle_04

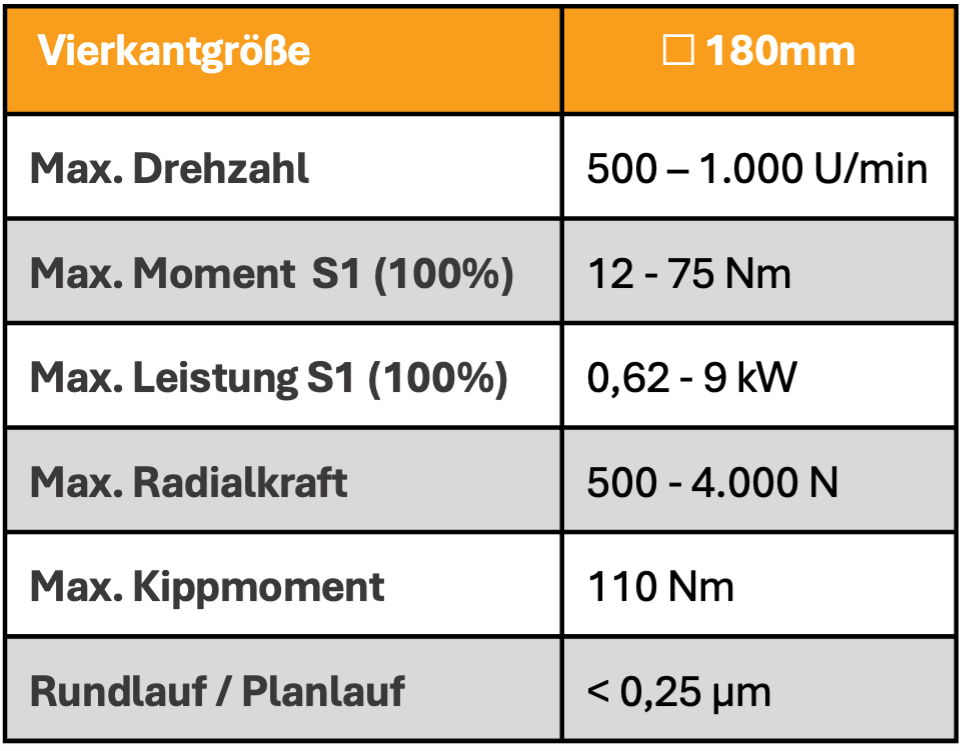

      Hydrostatische Werkstückspindel 180mm​​

      Besondere Merkmale einer
      Werkstückspindel 180mm       ​

      • Rückseitig platzierter Motor, für Schleif- und Drehmaschinen
      • Rundlauf << 0,2μm
      • Exzellente Dämpfung
      • Beste Wuchtqualität
      • Hohe Steife und Belastbarkeit
      • Geringer Wärmegang
      • Höchste Formgenauigkeit und Abtrag

      ​

      ​

        Angebotsanfrage
        Werkstueckspindel_Tabelle_05

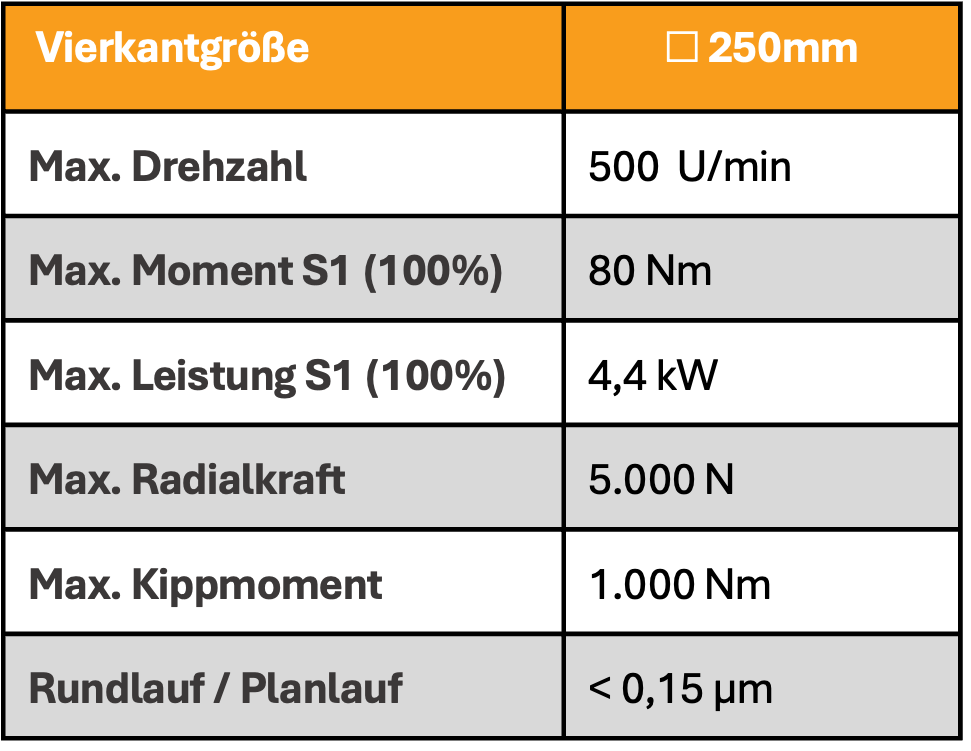

        Hydrostatische Werkstückspindel 250mm​​

        Besondere Merkmale einer
        Werkstückspindel 250mm         ​

        • Rückseitig platzierter Motor, für Schleif- und Drehmaschinen
        • Rundlauf << 0,2μm
        • Exzellente Dämpfung
        • Beste Wuchtqualität
        • Hohe Steife und Belastbarkeit
        • Geringer Wärmegang
        • Höchste Formgenauigkeit und Abtrag

        ​

        ​

          Angebotsanfrage
          Werkstueckspindel_Tabelle_05
